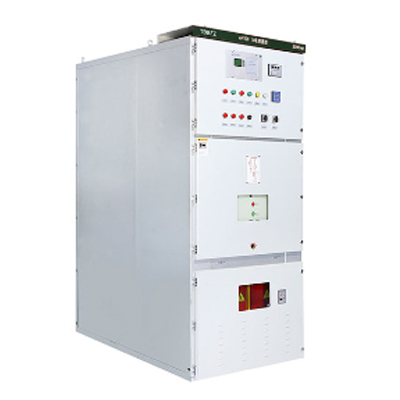

產品簡介:TBBFZ 斷路器投切補償裝置根據供電母線的電壓和無功情況，自動投切電容器組，跟蹤負荷的變化情況進項無功補償，從而提供功率因數，改善供電質量，降低電能損耗。安裝于 35kV 或 110kV 變電站內的出線母線側或安裝于 6、10kV 開閉所內，也常安裝于工況企業的高壓電動機的控制柜前進行就地補償。高壓電容柜中該系列占據了非常重要的作用

產品詳情

概述

TBBFZ 斷路器投切補償裝置根據供電母線的電壓和無功情況，自動投切電容器組，跟蹤負荷的變化情況進項無功補償，從而提供功率因數，改善供電質量，降低電能損耗。安裝于 35kV 或 110KV 變電站內的出線母線側，或安裝于 6、10kV 開閉所內，也常安裝于工況企

業的高壓電動機的控制柜前進行就地補償。高壓電容柜中該系列占據了非常重要的作用。本裝置具備無功自動補償，自動跟蹤無功負荷的變化情況，投切電容器組，改善功率因數，提高電能質量;抑制諧波功能，可以根據現場給的諧波情況配備串聯電抗器，組成LC 回路，抑制諧波:完善的電容器組保護，具備過壓保護、欠壓保護、過流保護.電容支路不平衡電壓保護。

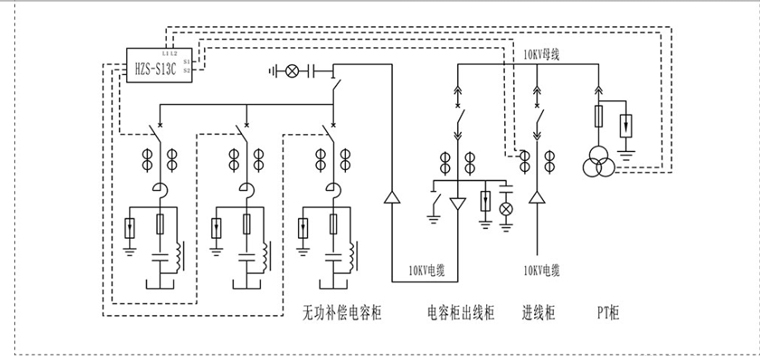

產品一次系統圖

TBBFZ 斷路器投切補償裝置主要由:無功補償控制器(PFC)及微機電容保護器(CXB)、電流互感器(CT)、跌落式熔斷器(FU)、避雷器(FV)、放電線圈(TV)、高壓交流真空接觸器(KM)、電抗器L)、電容保護高壓熔斷器(根據電容器組配置)和電力電容器組(C)(根據用戶配電負荷配備) 等部分組成。

工作原理

TBBFZ 斷路器投切補償裝置由系統電壓互感器(PT) 采 A、C相電壓信號，系統電流互感器(CT)采集B 相電流信號傳送到HZS型無功補償控制器。經過控器采樣電路，得到電壓、電流的模擬信號，再經 A/D 轉換，得出電壓、電流等的數字量，然后通過控制器微處理器的運算，得出電壓、電流、有功、無功功率因數、諧波百分比等參數，與存貯在固定存貯器中的系統設置點(用戶可根據以上參數選擇不同的控制模式。如:根據無功+電壓、電壓、電流、功率因數等)進行比較，由系統決定什么情況下操作電容器組，并通過高壓交流真空接觸器來執行電容器組的分、合閘，從而達到自動循環投切電容器組，補償線路無功的目的，使電網上無功功率供需就地自動平衡，起到了降低線損、提高功率因數及系統的輸電能力、改善配電網供電質量等重要的作用。

使用條件

一:工作環境條件

a。室外環境空氣溫度:-35°C~+45°C;

b。環境空氣相對濕度:40°C時為20%~90%;

c.大氣壓力:海拔2000 米及以下。

二:周圍環境要求

a，不允許有較強的振動與沖擊;

b，不允許有腐蝕和破壞絕緣的氣體、導電介質、含有危險的介質存在，不允許有嚴重的霉菌存在。
