1.產品簡介:

非晶合金干式變壓器采用能大幅度降低空、負載損耗的非晶合金帶材制成的鐵心，其空載損耗比普通的干式變壓器降低75%,負載損耗比普通的干式變壓器降低15%。非晶合金干式變壓器由于損耗低、發熱少、溫升低，故運行性能非常穩定。能廣泛應用于公路、城市基礎設施及住宅小區等電力負荷波動較大的領域。可節省大量的電廠投資，減少發電燃料的消耗，從而減少對大氣環境的污染。是當代先進的節能型、環保型干式變壓器。

2.執行標準:

2.1IEC60076-11 千式電力變壓器

2.2 GB/T1094.1 電力變壓器

2.3 GB/T1094.11 千式電力變壓器

2.4 GB/T22072 千式非品合金鐵心配電變壓器技術參數2.5 GB20052-2020 電力變壓器能效限定值及能效等級

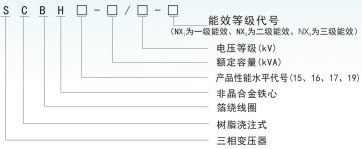

3.型號及含義:

4.性能特點

4.1 承受熱沖擊強，過負載能力大。

4.2 絕緣材料難燃、自炮、防火性能高。

4.3 低損耗、低噪音、低局放。

4.4 免維護、安裝簡使，綜合運行成本低。4.5三防性能好，對溫度、灰塵不敏感，體積

小、重量輕，使用壽命長。

4.6 運行安全、節能，壽命期后易回收無污染，可廣泛用于防火要求高、負荷波動大以及污穢潮濕的惡劣環境中。4.7 具備遠程監測功能，實時掌握設備運 行狀態。

5.結構特點:

5.1鐵心由非品合金帶材卷制而成矩形截面，三框結構。5.2 鐵心通常為矩形，對應的高低壓繞組也采用矩形結構。并且，非晶合金受外加應力后損耗會增加60%，所以非晶合金干式變壓器高壓繞組通常為環氧樹脂澆注的剛體結構，而鐵心懸掛于高壓繞組上，不受應力。

5.3 低壓繞組為采用銅箱繞制的箔式繞組，高壓繞組用H級高強度漆包線繞制，采用玻璃纖維加強的環氧樹脂包封結構，具有優良的耐潮和抗裂性能。

5.4 由于采用鐵心懸掛于高壓繞組這種結構，非晶合金干式變壓器的主要受力元件為央件和高壓繞組，試驗證明高壓繞組的環氧澆注剛體結構具有強的機械強度，滿足要求。5.5配備有完善的溫度保護控制系統，為變壓器安全運行提供保障。

5.6 具備遠程監測功能，實時掌握設備運行狀態。
