電抗器系列
一、產品概述
變頻器和調速器在使用過程中，經常會受到來自浪涌電流和浪涌電壓的沖擊，會嚴重損壞變頻器和調速器的性能和使用壽命，所以要在其前面加裝輸入電抗器，用以抑制浪涌電壓和浪涌電流，保護變頻器和調速器，延長其使用壽命和防止諧波干擾，同時由于變頻器和調速器是采用變頻的方式調速的，所以在調速的時候經常會產生高次諧波和產生波形畸變，會影響設備正常使用，為此，須在輸出端加裝一個輸出電抗器，用于濾出諧波電壓和諧波電流，改善電網質量。
二、產品特點
1.小電流產品線圈用聚酰胺酰亞胺復合漆包銅扁線繞制，大電流產品線圈用箔帶繞制，使用H級絕緣材料，合理的結構和高性能材料保障了產品的耐溫性和穩定性；
2.電抗器選用H級浸漬漆整體VPI真空浸漬，這一工藝大大降低了電抗器運行時的噪聲、震動，使產品噪聲遠遠低于行業標準；
3. 鐵芯采用低損耗冷軋取向硅鋼片，緊固件采用無磁性材料，鐵芯無局部發熱，不影響產品運行質量；
4. 體積小，重量輕，占用空間小，便于安裝。
三、產品執行標準
IEC289:1987電抗器
GB10229-88電抗器(eqv IEC289:1987)
JB9644-1999半導體電氣傳動用電抗器

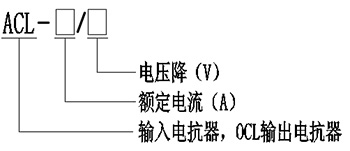

四、型號說明
五、使用環境
1.海拔高度在2000m以下；
2.環境溫度不超過40℃；
3.相對濕度不超過90%；
4.無劇烈震蕩和沖擊振動的場所；
5.環境空氣中，不得含有腐蝕金屬和破壞絕緣的有害氣體及可燃氣體或塵埃，使用時，不得使電抗器受到水、雨、雪的侵蝕；
6.周圍環境應有良好的通風條件，若裝在柜內，應加裝通風設備。
六、技術參數
1、額定工作電壓： 400V、 660V或1140V,50Hz
2、絕緣水平： 鐵芯/地-繞組 3000VAC
3、絕緣電阻： 繞組-鐵芯/地絕緣阻值≥100MΩ
4、電抗器噪音小于55dB（與電抗器水平距離點1米測試）
5、絕緣等級： H級產品執行標準： IEC289:1987電抗器
變頻器專用三相輸入電抗器技術數據表
型號
匹配變頻器功率
額定電流
外形尺寸mm
安裝尺寸mm
ACL-20A/4.4V
11KW
20A/4.4V
150*95*150
80*70
ACL-30A/4.4V
15KW
30A/4.4V
180*95*160
110*75
ACL-45A/4.4V
22KW
45A/4.4V
190*110*160
110*75
ACL-61A/4.4V
30KW
61A/4.4V
190*110*160
110*75
ACL-75A/4.4V
37KW
75A/4.4V
190*110*160
110*85
ACL-92A/4.4V
45KW
92A/4.4V
210*140*190
130*110
ACL-115A/4.4V
55KW
115A/4.4V
210*140*190
130*110
ACL-152A/4.4V
75KW
152A/4.4V
210*140*190
130*120
ACL-185A/4.4V
90KW
185A/4.4V
230*160*200
130*110
ACL-225A/4.4V
110KW
225A/4.4V
230*160*220
150*110
ACL-270A/4.4V
132KW
270A/4.4V
260*160*230
150*120
ACL-330A/4.4V
160KW
330A/4.4V
260*160*230
150*120
ACL-400A/4.4V
200KW
400A/4.4V
260*160*260
150*120
ACL-500A/4.4V
250KW
500A/4.4V
290*160*300
170*130
ACL-625A/4.4V
315KW
625A/4.4V
330*230*310
200*150
ACL-810A/4.4V
400KW
810A/4.4V
350*260*345
230*160
ACL-1000A/4.4V
500KW
1000A/4.4V
390*280*390
230*175
ACL-1400A/4.4V
710KW
1400A/4.4V
390*310*440
250*195
ACL-1600A/4.4V
800KW
1600A/4.4V
390*310*440
250*195

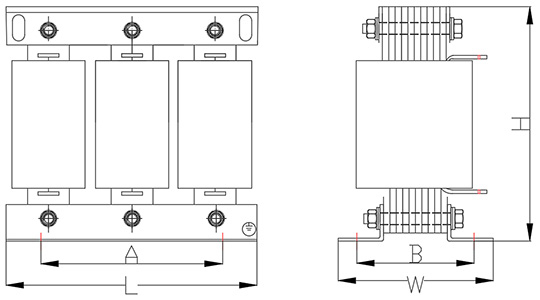

L*W*H
A*B
變頻器專用三相輸入電抗器技術數據表
型號
匹配變頻器功率
額定電流
外形尺寸mm
安裝尺寸mm
OCL-20A/2.2V
11KW
20A/2.2V
150*95*150
80*70
OCL-30A/2.2V
15KW
30A/2.2V
180*95*160
110*75
OCL-45A/2.2V
22KW
45A/2.2V
190*110*160
110*75
OCL-61A/2.2V
30KW
61A/2.2V
190*110*160
110*75
OCL-75A/2.2V
37KW
75A/2.2V
190*110*160
110*85
OCL-92A/2.2V
45KW
92A/2.2V
210*140*190
130*110
OCL-115A/2.2V
55KW
115A/2.2V
210*140*190
130*110
OCL-152A/2.2V
75KW
152A/2.2V
210*140*190
130*120
OCL-185A/2.2V
90KW
185A/2.2V
230*160*200
130*110
OCL-225A/2.2V
110KW
225A/2.2V
230*160*220
150*110
OCL-270A/2.2V
132KW
270A/2.2V
260*160*230
150*120
OCL-330A/2.2V
160KW
330A/2.2V
260*160*230
150*120
OCL-400A/2.2V
200KW
400A/2.2V
260*160*260
150*120
OCL-500A/2.2V
250KW
500A/2.2V
290*160*300
170*130
OCL-625A/2.2V
315KW
625A/2.2V
330*230*310
200*150
OCL-810A/2.2V
400KW
810A/2.2V
350*260*345
230*160
OCL-1000A/2.2V
500KW
1000A/2.2V
390*280*390
230*175
OCL-1400A/2.2V
710KW
1400A/2.2V
390*310*440
250*195
OCL-1600A/2.2V
800KW
1600A/2.2V
390*310*440
250*195
L*W*H
A*B
